Hinweis:
Die Informationen in diesem Artikel oder Absatz sind nicht mehr aktuell.



Andere Dateien, die oft gebraucht werden:

Keycap

Basierend auf shoragans version, Schlitze jetzt an der Seite und insgesamt etwas höher. Benötigt die stratum0-lowres.dxf der matetags.

$fs=0.5;
$fa=1;
height=24.5;
width=26.5;
rotate([90,0,0])
intersection() {
  scale([width/height,1,1])
  translate([0, 3.5, 0])
  difference() {
    union() {
      cylinder(h=5, r=height/2+1, center=true);
      scale([height/width, 1,1 ]) translate([0,-6.5,0]) linear_extrude(height=7, center=true) scale(0.2) translate([-25,0,0]) import("stratum0-lowres.dxf");
    }
    cylinder(h=2.4, r=height/2, center=true);
    translate([0, 6.8, 0]) cylinder(h=10, r=5/2, center=true);
	translate([0,-10,0])rotate([0,0,0])cube([40,24,1],center=true);
  }
  translate([0,11.5,-10]) cube(size=[100,30,100], center=true);
}

Schnurverstelldingsi

$fn=30;

thread_size=1; // change this, everything other is calculated

height=1.5 * thread_size;
width=7*thread_size;
difference() {
	hull() {
		translate([width/2, 0, 0]) cylinder(r=width/2, h=height);
		translate([-width/2, 0, 0]) cylinder(r=width/2, h=height);
	}
	translate([width/2, 0, -1]) cylinder(r=thread_size, h=height+2);
	translate([-width/2, 0, -1]) cylinder(r=1.5*thread_size, h=height+2);
	translate([width/2, width/2, height/2])
		cube([thread_size, width, height+2], center=true);
}

Kabelrolle

Es werden zwei ungleiche Teile gedruckt(kann man evt. umgehen, wenn man einen Versatz in den Zylinder einbaut.

$fs=0.5;
$fa=1;

//Sollradius 22.5 mm

difference(){
	union(){
		//Außenteil
		translate([35,0,0])difference(){
			union(){
				translate([0,0,0.5])cylinder(h=1, r=32.5, center=true);
				translate([0,0,5])cylinder(h=10, r=23, center=true);
			}
			translate([0,0,5.5])cylinder(h=12, r=22.5, center=true);
		}
		//Innenteil
		translate([-35,0,0])difference(){
			union(){
				translate([0,0,0.5])cylinder(h=1, r=32.5, center=true);
				translate([0,0,3])cylinder(h=6, r=22.5, center=true);
			}
			translate([0,0,5.5])cylinder(h=12, r=22, center=true);
		}
	}
	for(r=[1,-1]){
	translate([0,0,0])rotate([0,0,r*35])cube([22,1,4],center=true);
	}
}

SAMLA-Verschluss-Clips

SAMLA clip.jpg

Passend zum Verschließen von unseren IKEA-Boxen:

Auf dieser Basis gibt es eine erweiterte, anpassbare (und rundere) Version, die auch Texte und verschiedene Logos erlaubt: https://github.com/rohieb/thing-ikea-samla-locking-clip

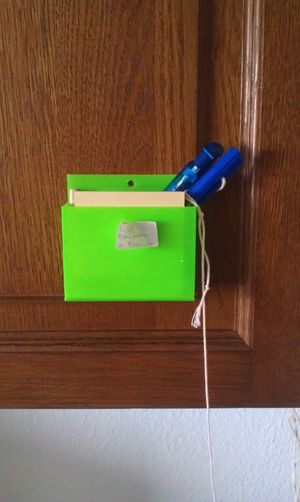

Zettelhalter für die Küche

Ersatz für den Papp-Zettelhalter in der Küche.

  • Die Ausführung scheint noch ein wenig wackelig zu sein. Braucht eventuell noch ein paar Verstärkerrippen.
  • Beim Druck der aktuellen Box war noch ein Bug mit dem Stratum0-Logo. In der aktuellen Version im SVN sollte das gefixed sein.
Zettelhalter in der Küche

Stratum0 Flaschenöffner

Flaschenöffner, der zusammen mit einem 2cent-Stück seinen Dienst verrichtet: SCAD

Heizungsschlüssel

$fn=80;
difference(){
	union(){
		// base cylinder
		intersection(){
			translate([0,0,2.9])cylinder(r=4.9,h=5.8,center=true);
			translate([0,0,1.3])rotate([45,0,0])cube([20,10,10],center=true); // Fase
		}

		// base handle
		translate([0,0,14])rotate([90,0,0])cylinder(r=9,h=4,center=true);
		//ohne Logo: r=10	!

		// Logo in beide Richtungen, steht 0.6 mm hervor.
		for(i=[0,180]) {
			translate([0,0,14]) rotate([90,0,i]) linear_extrude(height=2.6, convexity=10)
			scale(0.4) translate([-25,-25,0]) import("stratum0-lowres.dxf");
		}

		// Fase
		intersection(){
			translate([0,0,5])cylinder(r1=4.9,r2=6.7,h=3,center=true);
			translate([0,0,1.3])rotate([45,0,0])cube([20,10,10],center=true);
		}
	}

	// Vierkantloch
	translate([0,0,2])cube([5.1,5.1,4.1],center=true);
}
