Externe Antenne für TP-Link TL MR-3040
Beschreibung: Externe Antenne für einen mobilen TP-Link Router
Kontakt: Stew (Diskussion)
Status: abgeschlossen (Was heißt das?)

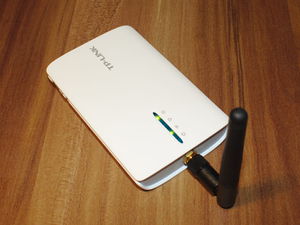

Der TP-Link TL-MR3040 ist ein tragbarer WLAN-Router mit eingebauter Batterie, einem LAN-Port und einem USB-Anschluss über den ein UMTS-Stick angeschlossen werden kann. OpenWRT läuft problemlos, daher ist er ein guter Kandidat für einen mobilen Freifunk-Router eine Piratebox oder einen Controller für eine Canon-Kamera.

Leider ist die Reichweite der eingebauten Antenne nicht sehr berauschend. Um die Reichweite der eingebauten Antenne zu erweitern, habe ich einen externen Antennenanschluss angelötet, hier eine kleine Anleitung mit Bilder zum Nachbauen:

Für den Umbau werden benötigt:

Werkzeug:

  • Dremel
  • Lötkolben
  • Zange zum Abisolieren
  • flacher Schraubenzieher
  • Zange/Schraubenschlüssel (zum Anziehen der Buchse)


Gehäuse öffnen

Zuerst Batteriedeckel und Batterie rausnehmen und die zwei Schrauben auf der Rückseite lösen. Danach mit einem flachen Schraubenzieher über der äußeren Einbuchtung wie auf dem Bild zu sehen das Gehäuse anheben, danach lässt sich von der Innenseite der Clip runterhebeln.
Hier mit dem Öffnen anfangen... ...dann hier runterdrücken... ...und schließlich den Rest des Gehäuses abheben.

Antenne anbauen

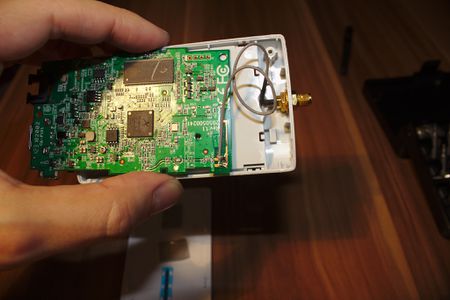

Die fertig montierte Antennebuchse von innen.

Nach dem Deckel abheben fällt einem die Platine entgegen und man kann in das Gehäuse das Loch für die Antenne bohren. Mit einem Dremel wird das Loch dann stückweise vergrößert bis die Antennenbuchse durchpasst. Auf der Innenseite muss noch ein kleines Stück vom Batteriefach abgeschliffen werden damit die Buchse in den Zwischenraum passt Danach wird mit dem Dremel die Leiterbahn für die Antenne auf der Platine durchtrennt abgeschliffen und stattdessen das Ende des Pigtails angelötet.

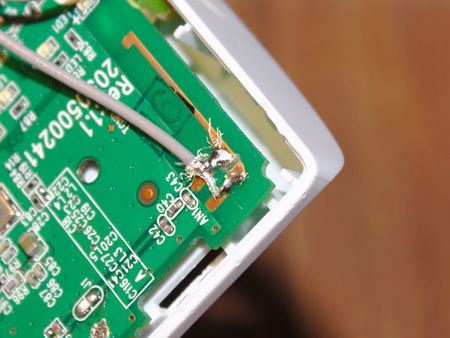

Hier die Leiterbahn durchtrennen und Antenne anlöten
