Open/Close-Monitor/Hardware-Schalter
Beschreibung: Hardware-Schalter zum Setzen des Open/Close-Status
Kontakt: Daniel Bohrer
Status: aktiv (Was heißt das?)
Quellcode: Branch stratum-openclose-spw500v in [1]

Plan

Da das manuelle Pflegen des Öffnungsstatus im IRC fehleranfällig ist (Leute vergessen, den Space auf- oder zuzumachen), soll neben der Eingangstür im Space ein Hardware-Schalter (Lichtschalter, Aufputz-Variante) installiert werden, der den Status auf der Homepage und im IRC setzt. Zusätzlich wären eine rote und grüne Leuchtdiode schön, die Rückmeldung über den aktuell gesetzten Status gibt.

Als Hardware kommt ein ausgedienter Speedport W500V zum Einsatz, auf dem OpenWRT läuft. Dieser ist potent genug, um per SSH eine Verbindung zum Webserver aufzubauen und den Status zu aktualisieren. Über den seriellen Port kommuniziert er mit einem Atmel-basierten Erweiterungsboard, das die LEDs ansteuert und den Schalterstatus an den Router weiterreicht. Das Erweiterungsboard soll wenn möglich über die 3,3V Versorgungsspannung am seriellen Port versorgt werden.

Als Alternative ist es auch möglich, die im Router integrierten LEDs zur Anzeige des Öffnungsstatus zu benutzen.

To Do

  • OpenWRT auf Speedport zum Laufen bringen
    • Serielle Konsole fit machen: keine Kernel-Logs, keine Login-Konsole
    • WLAN zum laufen bringen (Client-Mode, DHCP)
  • Protokoll über UART spezifizieren: Schalter-umgelegt-Event, Handshake? möglicherweise: LED-Farbe setzen
  • Atmel-Board (zB ATtiny 2313, bluebrother hat welche) entwerfen, Hardware beschaffen und bestücken
  • Schalter/Taster kaufen (Baumarkt), LEDs und Atmel-Board darin integrieren?
Gibt doch auch Schalter, die von sich auch im eingeschalteten Zustand leuchten... gleich so einen nehmen? Statt LED gleich das Flurlicht dranhängen ? (Doppel-Um-Schalter ?)
  • Apps schreiben
    • Router-Seite
    • Atmel-Seite (bluebrother hat ein STK-500 dagelassen)
  • Wenn Router-LEDs für Statusanzeige: andere LEDs im Router quiet machen
    • trivial:
      root@OpenWrt:/# echo 0 > /sys/class/leds/power\:green/brightness
  • unwichtig: das Magenta vom Router loswerden → Stratumlogo?
Abkratzen mit Zuckerstückchen sollte gehen.

Aktuell ungelöste Probleme

  • Ist ein Aufputz-Schalter zum Schalten von 3,3V ausgelegt?
    • was ist das denn für eine Frage? natürlich schalten die auch 3,3V :P (nicht signierter Beitrag von DooMMasteR (Diskussion | Beiträge) 8. April 2012, 15:29 Uhr)
      • Die Frage sollte vermutlich in die Richtung gehen, dass bei 3,3V und dem winzigen Strom die Kontakte irgendwann korrodieren, da für 230V Wechselspannung gedachte Schalter meist keine Veredelung der Kontaktflächen besitzen und somit nach einer Weile einfach korrodieren. Bei 230V übernimmt der oft entstehende Funke beim Schalten eine gewisse Reinigung der Kontakte und 230V kommen leichter durch die Korrosion hindurch. --Kretschi 16:44, 8. Apr. 2012 (CEST)
      • OMG, dann nehmt doch einen Goldbeschichteten ! *g*
    • Abhilfe: Klingeltaster. Taster ist ja eh gewünscht. --Daniel Bohrer 20:09, 8. Apr. 2012 (CEST)
  • Wie wird der Status im IRC gesetzt?
    • Möglich: über eine Pipe oder Socket mit dem Python-Framework von ZombiePoet kommunizieren
  • Drosselung der Events, um Spam im IRC zu verhindern. Künstliche Verzögerung einbauen?
  • Dauerhaft Strom im Flur beschaffen

Erweiterungen

  • Automatismen:
    • im Türschloss wird ein Kontakt eingebaut, der erkennt, ob die Tür abgeschlossen ist. Falls dies der Fall ist, wird der Status unabhängig vom Stand des Schalters auf "zu" gesetzt.
    • Scannen des lokalen Netzes auf pingbare (gewhitelistete) Rechner, siehe unten
  • Der Router wird an die Klingel angeschlossen und leitet Klingel-Events ins IRC weiter
    • Spätestens hier wäre ein eigener IRC-Client auf dem Router sinnvoll, um nicht immer den Umweg über ZombiePoet gehen zu müssen.
  • Falls noch genügend Platz im Flash (4 MB) und RAM (16 MB) ist, könnte der Router auch für andere Aufgaben verwendet werden.

Hardwareanbindung

Nähere Überlegungen, wie

  • die Hardware (Schalter, Leuchten, Klingel) über einen Mikrocontoller an den OpenWrt Router geknödelt werden
  • Softwarestrukturen aussehen

könnte(n).
Teilweise lose Gedankensammlung von mir (100nano).

Hardware

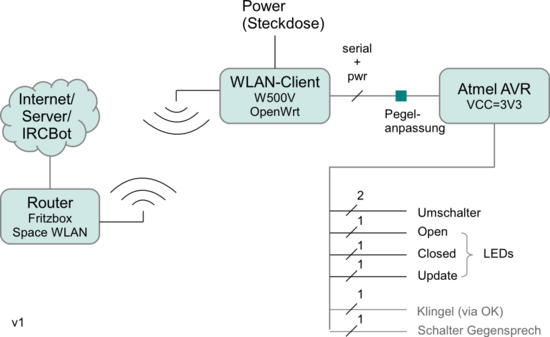

Grobe schematische Darstellung der Hardwarekomponenten:

Grobe schematische Darstellung der Hardwarekomponenten

Spannungsversorgungen:

  • Router über Steckernetzteil: Steckdose benötigt
  • AVR vom Router: der Pinheader mit der seriellen Schnittstelle bringt gleich 3,3V mit. --> Forderung: AVR muss mit 3,3V laufen. --> Sollte kein Problem sein, AVR Takt auch unkritisch, bei Taktwahl spaetere Baudrate (Abweichungen Solltimings (Stichwort "Baudratenquarz")) beachten.

Umschalter:

  • 2 input pins am uC.
  • GND schalten, uC internen pullup verwenden.

LEDs:

  • Jeweils 1 output für Open/Closed. Z.B. grün/rot. --> Eindeutige geometrische Anordnung (Erkennbarkeit rot/grün-Farbenblinde)
Hah! Was stylisch wäre: Als Statusanzeige eine transparente Scheibe mit schwarzem Stratumlogo drauf, die von hinten grün bzw. rot bzw. gelb angestrahlt wird, und beim Statuswechsel zusätzlich um 90° gedreht wird (bzw 45° bei Out-of-sync, ähnlich wie beim StratumsphereTrayIcon) --Daniel Bohrer 04:40, 8. Apr. 2012 (CEST)
Vor Mechanik hab ich immer Schiss^^. Aber gehen wuerde es: plexischeibe, logo eingraviert oder aufgeklebt, unten ein servo, der auch vom uC befeuert wird. 100nano 12:35, 8. Apr. 2012 (CEST)
Gerade noch einen mechaniklosen Einfall gehabt: 3 Plexiglasplatten, in die das S0-Logo eingraviert werden. 1x hochkant, 1x 45° gekippt, 1x 90° quer. Die 3 platten übereinander und an jede platte kommt von den seite die passende beleuchtungsfarbe. Es sollte sich dann das licht an der gravierten flaeche brechen und eben das jeweil gewuenschte logo in der richtigen farbe leuchten. 100nano 16:07, 8. Apr. 2012 (CEST)
Sieht nach Dagegenlaufundabbrechgefährdung aus… ;-) Ich habe grade überlegt, ob man die drei gekippten Stratumlogos in den Deckel des Routers einfräsen und die LEDs darunter unterbringen könnte. Der Router soll ja eh an der Wand hängen. --Daniel Bohrer 19:30, 8. Apr. 2012 (CEST)
  • Orange als "Update läuft" Anzeige. Wenn aus ist Status übernommen. Details siehe unten.

Einbindung der Klingel:
(Vermute, dass das Läuten auch über den Lautsprecher ausgegeben wird, der auch als Lautsprecher+Mikrofon beim Gegensprechen verwendet wird.)

  • Lautsprecher/Klingel über Optokoppler (OK) und evtl. Gleichrichter (Diode) + Tiefpass an inputpin. (Für Näheres erst Messungen machen)
  • je nach Aufbau den Schalter für "Gegensprechen an" an inputpin des uC. __> Unterscheidung zwischen Klingeln und Sprache.

Pegelanpassung:
Bei Betrieb mit 3,3V nicht nötig, nur, falls aus irgendeinem Grunde doch 5V verwendet werden.

  • Router zu AVR: Kein Problem, 3,3V werden auch bei erwarteten 5V als 1 erkannt.
  • AVR zu Router: zB Spannungsteiler mit 2 Widerständen.

serielle Kommunikation

  • AVR möglichst dumm halten (router ist flexibler, dort kann mal schnell ein script angepasst werden, kein neuflashen des uC nötig)
  • Router kann einzelne Werte des uC abfragen

beispiele:

  • 1 byte als abfragenachricht, uC antwortet mit wert oder setzt ausgang etc.

alternativ

  • ganzes aendern von registern einbauen (spaetere nutzung weiterer io-pins ohne umflashen moeglich

Logik/Ablauf

Ausgangssituation:

  • Irgendein Status ist global gesetzt (schalter und irc/website/...)


  • Schalter: Statuswechselanforderung durch Benutzer
  • uC merkt sich das und macht orange Updatelampe an
  • router pollt uC
  • router bemerkt statuswechsel und aendert den status (ssh etc. (kenne interne vorgaenge mit bot/homepage nicht)
  • wenn status geaendert, fordert router ausschalten der orangen led an.
  • update erfolgreich.
  • wartezeit (aenderung des poll-intervalls) um zu schnelle wechsel (spam) zu vermeiden. (Minutenbereich)


Übersteuerbarkeit des durch den Schalter gesetzten Status notwendig:
Szenario: Der letzte den space verlassende hat es doch mal vergessen, den status zu aendern und es faellt zuhause auf.
gewisser personenkreis muss moeglichkeit haben, den status manuell zu setzen. Router muss dies bis zum naechsten (hardwareschalter)statuswechsel ignorieren.

...to be continued --100nano

Es würde sich da anbieten, den Schalter als Taster auszuführen, der bei einem Druck den Status umschaltet. So kann der Status auch extern geändert werden, ohne den Schalter umlegen zu müssen. Ist nur noch die Frage, wie man den Status für Farbblinde darstellt… --Daniel Bohrer 04:36, 8. Apr. 2012 (CEST)
Das mit dem Taster ist ne gute Idee. wie du sagst ist a) das Hardware-/mechanische Problem geloest, dass er auf einer Stellung stehen bleibt geloest, wie es bei einem Schalter (statt Taster) der Fall ist. --- Gegen versehentliches Drücken (dagegenkommen, mit Lichtschalter verwechseln etc) könnte man b) eine gedrückt-halte-Dauer einrichten (sowas wie 3s oder 4s halten, erst dann gehts los, die Update LED geht an (damit weiss man dann auch, wie lange man druecken muss). (Alternative zum Halten waere ein kleiner Taster (an der seite oder so) zum Abbrechen, aber diese Variante hab ich schon wieder verworfen ;) ) --- c) Wegen der Darstellung: im einfachsten fall leds in das tastergehaeuse und beschriftung dran, oder ein gehauese (groessenordnung 20,30cm) dazu, bei dem man vielleicht etwas schoener die schrift anbringen kann. 100nano 12:35, 8. Apr. 2012 (CEST)
Das Farbenblind-Problem sollte sich lösen lassen durch Grün-Orange statt Grün-Rot. Oder Dreifarb-LED nehmen und dann noch Blau für Updating. Lulu

Alte Diskussion

hierher verschoben von Open/Close-Monitor

Im einfachsten Fall: ein Atmel (Arduino?) mit Ethernet-Buchse an der Tür, der per Reed-Kontakt oder Taster prüft, ob die Tür verschlossen ist. Falls die Tür auf- oder abgeschlossen wird, wird ein (noch festzulegendes) Signal (HTTP-Request?) an den Webserver geschickt, der entsprechend den Status auf der Homepage aktualisiert. Entsprechend muss Authentifizierung geschehen, damit nicht jeder den Tür-Status auf der Homepage kaputt machen kann...

  • Evtl. Raspberry Pi? Authentifizierung über ssh am Webserver (per pubkey) mit Skript zum Ändern des Türstatus (o.Ä.), dazu genug GPIOs um Reed-Kontakt und später Motor ansteuern zu können. Außerdem als zentrales Loggingsystem auf SD-Karte verwendbar. Einziges Problem ist das das Board noch nicht verfügbar ist :) --Emantor 06:39, 12. Jan. 2012 (UTC)
  • Evtl. AVR-Netio, kostet ungelötet als Bausatz mit NIC 20 Euro. Dazu wäre es praktisch das ethersex darauf läuft. --Terminar 10:11, 19. Jan. 2012 (UTC)

Alternativer Ansatz: Ich habe einen alten Speedport W500V mit OpenWRT wiederbeleben können, da könnte man alle 5 Minuten per Broadcast pingen und schaun, ob Rechner im Space sind. Wenn das der Fall ist, aktualisiert der Speedport den Status über SSH. Die einzige Schwierigkeit im Moment scheint der begrenzte Flash von 4 MB auf dem Router zu sein. --Daniel Bohrer 12:26, 31. Mär. 2012 (CEST)

Prinzipiell möglich, aber aus Gründen erstmal verworfen (was ist, wenn Personen ohne Rechner im Space sind?). Möglicherweise später als Automatismus noch implementierbar. --Daniel Bohrer 04:42, 7. Apr. 2012 (CEST)
