Stickmaschine

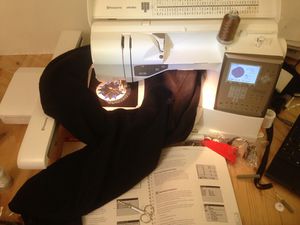

Stickmaschine in Aktion.JPG
Beschreibung: Näh/Stickmaschine
Status: unbekannt (Was heißt das?)
Kontakt: reneger oder Stickberechtigte
Usage Policy: nur nach Einweisung durch Stickberechtigte. Nicht kaputtmachen (war teuer).
Hinweis:
Während die Stickmaschine voll funktionsfähig ist, sind die Informationen auf dieser Seite nicht vollständig. Für Stickinteressierte empfiehlt es sich, eine der stickberechtigten Entitäten zu befragen.

Unsere Nähmaschine ist eine Husquarna Viking Designer Topaz 30 mit einer Stickvorrichtung zum Anstecken.

Hinweise zur Benutzung

Die Stickmaschine war nicht gerade billig, deshalb müssen einige Regeln befolgt werden.

Stickberechtigte

Der Stickführerschein kann jederzeit bei einer der verantwortlichen Entitäten gemacht werden.

Software

Proprietär

Zunächst haben wir die 5D Embroidery Extra Sticksoftware. Mit dieser Software lassen sich beliebige PNG/JPEG/BMP Dateien in das .VP5 Stickdateiformat umwandeln.

Zu beachten gilt, diese Software funktioniert NUR mit einem Dongle, hierbei ist darauf zu achten, ihn in der Nähe der Maschine zu lassen. Normalerweise™ steckt er im externen USB-Anschluss auf dem Tower-Gehäuse von Stratux.

Zur Übertragung auf die Stickmaschine können jedoch, entgegen jeglicher Behauptungen (aus dem Manual), normale USB-Sticks (1 Partition, Type FAT32 (LBA), dort VFAT-Filesystem) verwendet werden.

Unser Zeugs

Zur detailgenaueren Ansteuerung unserer Maschine haben wir eigene Software zum Erzeugen und Lesen von .vp3-Dateien gebaut:

https://github.com/stratum0/Embroidery

Wirklich empfehlenswert sind:

Zum Anzeigen:

  • vp3view.ey

Einweisung in die Software kann bei Bedarf Benutzer:Drahflow geben.

Weiteres

Maildump vom Normalverteiler (TODO rohieb: ordentlich formatieren, wenn der Akku voller ist.)

On 24.01.2016 21:50, Jens-Wolfhard Schicke-Uffmann via normalverteiler wrote:
> https://en.wikipedia.org/wiki/Embroidermodder

FYI, die Version 2 ist beta, kompiliert bei mir zwar, stürzt auch manchmal nicht
ab, aber ich habs bisher nicht geschafft, irgendwas damit sinnvoll zu editieren.
Zu Version 1 kann ich bisher noch nichts sagen, weils nur auf Windows läuft,
aber v2 ist wohl ein komplett anderes Programm von anderen Personen. Ich nehm
das hauptsächlich, um zwischen Formaten zu konvertieren. Und es kann CSV, das
kann man als Mensch wenigstens halbwegs ordentlich selbst schreiben

Für Windows habe ich irgendwann mal Sophie Sew [0] gefunden, das ist aber auch
eher auf dem Level "Ich male Dinge als Vektorgrafik nach" und nicht "ich stecke
ein JPG rein und es kommen magisch Stickpfade raus".

Im Wiki vom Fablab Rothenburg habe ich diese Woche Anleitungen [1] gefunden, wie
man Stickdateien aus Inkscape herausbekommt. Hat für mich den Vorteil, dass man
sich nicht erst an einen anderen (beschränkteren) Vektor-Editor gewöhnen muss

Das RaumStickLabor hat auch ein paar Anleitungen (zB [2]), die zwar für das
teure PE Design geschrieben sind, aber vermutlich auch auf andere Software
anwendbar ist.

(Erinner mich bezeiten mal, das alles ins Wiki zu tun.)

[0]: http://sophiesew.com
[1]: http://wiki.fablab-rothenburg.de/index.php/Embroidermodder_2
[2]: https://wiki.raumzeitlabor.de/wiki/Rarity/Vektorgrafik-Import

 - rohieb

turtlestitch

Turtlestitch (https://www.turtlestitch.org/) setzt auf Scratch-Weiterentwicklung Snap! (https://snap.berkeley.edu/, vormals "BYOB") auf und ist startbar via https://www.turtlestitch.org/run

Turtlestitch kann direkt Melco/EXP sowie Tajima/DST exportieren, muss dann für unsere Stickmaschine noch in VP3 gewandelt werden.

Ink/Stitch

Ink/Stitch (https://inkstitch.org/) ist ein Inkscape-Plugin, das Stickmuster aus SVG-Pfaden erstellen kann und verschiedene Stickformate (einschließlich VP3) unterstützt. Einen Vortrag mit einem groben Überblick zu Ink/Stitch gibt es hier zu sehen.

Dateiformat

http://www.jasonweiler.com/VP3FileFormatInfo.html / http://jasonweiler.com/

Workflow

Vorlage erstellen

  • z.B. mit Gimp, Paint oder ähnlichem eine PNG Datei erstellen. Nach Möglichkeit die Kanten so scharf wie möglich machen und die Auflösung hoch wählen. PE DESIGN kann auch direkt Vektorgrafiken als WMF importieren (Home-Toolbar → Import Patterns → from Vector Image), siehe dazu den Workflow vom RaumZeitLabor.

Umwandeln in VP3/VP5 Stickdatei

  • 5D Embroidery Extra ist auf dem Felix-Laptop und der CAD-Station installiert. Benötigt zum Starten einen USB-Dongle, der sich in der Nähe der Stickmaschine befinden sollte.
  • Für die Umwandlung der Grafiken in Stickpfade ist ein Wizard vorhanden, es gibt einige zu berücksichtigende Funktionen, eine Einweisung ist sinnvoll.
  • Mit 5D QuickFont können beliebige, auf dem System installieren Fonts, in Stickfonts umgewandelt werden, die direkt auf der Stickmaschine vom USB-Stick geladen werden können
  • Es gibt noch andere Tools, wie z.B. PE DESIGN NEXT.
  • PE DESIGN NEXT kann nur PES schreiben, die Stickmaschine kann aber nur VP3 lesen. Zur Konvertierung in PE DESIGN NEXT als PES speichern, dann in 5D Embroidery öffnen und als VP3 speichern.

Stickdatei auf Embroidery Stick laden

Mit der Funktion "Send" kann die VP3 oder VP5 Stickdatei auf den USB Stick geladen werden. Sofern ihr nur eine Stickmaschine konfiguriert nehmt ihr "Send 1". "Speichern unter…" funktioniert auch.

Sticken

Zu bestickendes Teil in einen geeigneten Rahmen einspannen. Dabei gilt zu beachten, dass der Stoff möglichst gespannt sein sollte. Umso schlaffer er ist, umso unpräziser wird das Stickergebniss. Des Weiteren sollte Stickfleece verwendet werden. Empfehlenswert ist Klebefleece, wobei normaler Stickfleece der mit dem Stoff gespannt wird auch geeignet ist.


Den "Emboidery USB-Stick" in die Stickmaschine...


"Bobbinfil" Unterfaden... aufspulen..

Oberfaden...


Oberfaden wechseln:

Bei stehender oder liegender Garnrolle muss das Garn unterschiedlich eingespannt werden.


Während des Stickens

Kleidung besticken

Zum besticken von Kleidung (z.B. Shirts) hilft es, wenn nicht das Vlies oder das Kleidungsstück sondern ein Stück loser Stoff in den Stickrahmen gespannt wird. Dann das Motiv in der Stcikmaschine ausrichten, auf "Fix" schalten und mit dem Fixierstich das Motiv auf dem Kleidungsstück ausrichten. Dabei liegt das Kleidungsstück lose über dem Rahmen und das Stickvlies unter dem Rahmen.

Gerade bei aufwändigeren Motiven oder Mehrfarbmotiven neigt das Vlies dazu im Rahmen zu reißen, daher der eingespannte Stoff.

Dieses Verfahren hilft, wenn entweder Dinge bestickt werden sollen, die nicht in den Stickrahmen passen oder die durch das einspannen beschädigt werden würden.

Um bestickte Kleidung nachzubehandeln macht MADEIRA COMFORT WEAR einen guten Eindruck. Das Comfortvlies wird mit der T-Shirtpresse bei 130-140 für etwa 15 Sekunden auf die Rückseite des Stickmotivs gepresst. Damit wird zum einen das Stickmotiv geschützt und zum anderen der Tragekomfort auf der Haut erhöht

Stickgarne

Garnkoffer

Bei der Nähmaschine waren nur eine Hand voll Garnrollen mit je 200m dabei. Daher haben wir initial einen Brildor Garnkoffer mit 70 Farben (je 1000m) gekauft. Reicht erstmal für den Anfang, werden aber auf lange Sicht mehr (Farben) brauchen.

Kosten

Aktuell: 1000 Stiche für 0,50€

Rahmen

Wir haben aktuell drei Rahmen

120×120 mm DESIGNER™ Splendid Square Hoop

http://www.husqvarnaviking.com/de-DE/Accessories/DESIGNER-Splendid-Square-Hoop-120-x-120-mm

360×200 mm DESIGNER™ Royal Hoop

http://www.husqvarnaviking.com/de-DE/Accessories/DESIGNER-Royal-Hoop-360X200

Der Schnellspannhebel ist etwas verbogen. Es empfiehlt sich für eine sichere Fixierung ihn auf offen zu lassen und mit der Stellschraub zu verschließen.

180×130 mm Metal Hoop

http://www.husqvarnaviking.com/de-DE/Accessories/Metal-Hoop

Für empfindliche Stoffe geeignet. Die Schablone bitte nicht feststicken.

Februar 2019 gekauft.


Erweiterungen und Hacks

Garnführungs-Ösen

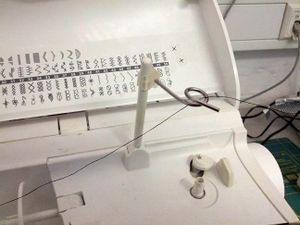

Garnführungsclip im Einsatz an der Stickmaschine
  1. Eine alte Speiche nehmen, zurechtsägen, Enden glatt schleifen und zu einer Öse biegen
  2. stickmaschinen-garnhalterclip.scad auf einen 3D-Drucker werfen
  3. Die Speiche durch das kleine Loch schieben. Notfalls das Loch vorher aufbohren, oder die Speiche erhitzen.
  4. Adapter mit dem großen Loch an eine der Garnrollenhalter clipsen
