BeeHomeAutomation
Beschreibung: Bienenstock-Überwachung
Kontakt: Lulu (Diskussion)
Status: aktiv (Was heißt das?)

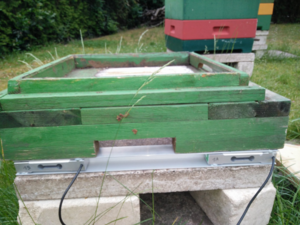

Wägezellen unter dem Boden eines Bienenstocks.


Treffen

Noch kein Termin. Sprecht mich an, wenn Ihr mitmachen möchtet.

Interessenten

Ziel

  • Imkerische Überwachung eigener Bienenstöcke zur Erkennung von Ereignissen.

Zu erfassende Messgrößen KPI

Prio 1: In Umsetzung

  • OK: Mechanischer Aufbau: Lochrasterplatte / Breadboard vorhanden
  • OK: Uhrzeit für Log-Datei (rtc war defekt, neue ist eingetroffen aber noch nicht verbaut)
  • OK: Display zum Vor-Ort-Ablesen
  • OK: Schreiben auf SD-Card (SD Card lässt sich nicht beschreiben, neu versuchen nach Formatierung)
  • OK: Masse. Lässt Rückschlüsse zu auf Schwarmabgänge, Honigeintrag, Volkswachstum, Futtervorrat, Schneebedeckung, Flugzeiten (Wägezellen und Wheatstone-Bridgew vorhanden und verkabelt, muss kalibriert werden)
  • OK: Innentemperatur. Lässt Rückschlüsse zu auf Bienengesundheit, Isolationsprobleme
  • OK: Luftdruck (Sensor vorhanden)
  • OK: Außentemperatur. Störgröße für Innentemperatur. Vergleichswert für Flugzeiten. (Gemeinsamer Sensor mit Luftdruck)
  • OK: Innenluftfeuchte. Bienengesundheit / Schimmelgefahr / Honigfeuchte.


Prio 2: In Planung

  • OK: Spannungsversorgung durch Batterie (9V Anschluss)
  • Bienen-Zähler (1 Durchgang als Beispiel vorhanden, Reichtungserkennung noch nicht programmiert)
  • Außenluftfeuchte. Störgröße für Innenluftfeuchte. (Sensor vorhanden und beschaltet)
  • Lichtsensor außen: Sonneneinstrahlung, Hilfsgröße für Kontrolle der Flugzeiten. (Sensor vorhanden)
  • Rauchsensor: Imkerliche Eingriffe im Diagramm nicht von Hand einzeichnen müssen (verschoben von Prio 1 auf 2, der braucht zu viel Strom!) (Sensor vorhanden)
  • Lichtsensor innen, damit der Rauchsensor nur bei Bedarf eingeschaltet wird. (nur ein Sensor vorhanden)
  • Kippsensor. Vandalismus-Schutz durch Warnmeldung. (Sensor vorhanden)
  • Warnfunktion nach Schwarmabgang (SMS?)
  • Log: Massenveränderung durch Eingriffe.

Prio 3: Nice to have

  • Innenkamera. Fun! Queenspotting.
  • Fluglochkamera (außen). Verhaltenskontrolle.
  • Innenmikrofon. Warnung VOR dem Schwarmabgang (ca. 2 Stunden)
  • GPS. Diebstahlschutz.
  • Innen CO2-Messung. Zur Überwachung gegen Verbrausen während der Behandlung mit der Bienensauna.
  • Alarm-Sound, beim Überschreiten festzulegender Innen-Messwerte (z.B. gegen Verbrausen während der Behandlung mit der Bienensauna)
  • Innen-Mikrofon: Messung der Ventilatoren der Bienensauna und der Bienengeräusche (Verbrausen)

Funktionalitäten

  • SMS-Warnungen / Email-Warnungen
  • Grafische Darstellung der Messwerte
  • BeeWebCam
  • Vernetzung (WLAN)
  • Integration in HomeAutomation
  • Datenweitergabe an Datensammelstellen zur Forschung (Vermeidung des Bienensterbens)


Komponenten

Komponente Preis ca. Bezeichnung Bauteil Library Funktionen KPI Diagramm Pin Anzahl Bemerkung Status
Arduino Yún 70 € Genuino Yún Als Kompilierziel angeben WLAN, Micro-SD-speichern - - Pin -/- 1 pro Beute - Funktioniert auf Schreibtisch
Breadboard Shield 5 € Verkabelung prototypieren - - - - - 1 pro Beute Passt nicht perfekt auf den Yún, 2 Pins müssen extra verkabelt werden. Funktioniert auf Schreibtisch
Real Time Clock 2,50 € DS3231 ds3231.h Uhr + Temp. Messzeitpunkt (X-Achse) I²C 1 pro Beute incl. Akku (!) LR2032 Funktioniert auf Schreibtisch // Defekt, neue bestellt.
Luftdruck & Temp. 6,00 € BPM180 Adafruit_BMP085.h Luftdruck & Außentemp. Luftdruck & Außentemp. Grün & Rot I²C 1 pro Stand BPM180 ist Nachfolger von BPM085 Funktioniert auf Schreibtisch
Temp. & Feuchte 4,00 € DHT22 DHTxx Innentemperatur & rel. Luftfeuchte innen Innentemperatur & rel. Luftfeuchte innen Orange & Blau Dx? 1 pro Zarge DHT22 ist genauer als DHT11. Braucht 10kOhm R. Funktioniert auf Schreibtisch
Lockenwickler 1,20 € Filigranwickler - Verkitten des DHT22 verhindern Rettet Luftfeuchte innen Messung - - 1 pro DHT22 mit Zahnstocher fixieren Funktioniert auf Schreibtisch
Wägezelle 12,00 € CZL601 (max 50 kg) (via HX711) Gewichtsmessung Masse Lila Dx? 4x pro Beute unter jede Ecke des Bienenstocks erworben und montiert
Wheatstone-Bridge 1,20 € HX711 HX711 oder Hx711 Temperaturkorrigierte Verstärkung der Wägezellenmessung Masse des Bienenstocks Lila Dx? 2 pro Beute 2 Wägezellen pro Bridge Funktioniert auf Schreibtisch, Kalibrierung steht aus.
Alu-L-Profile 12 € Winkel ungleichschenklig Alu Silber elox. 100cm 35*22mm - Wägezellen fixieren - - - auf 50cm Stücke sägen 2m pro Beute erworben und montiert
Licht-Widerstand 3,00 € LM393 (Comparator) (AnalogRead) Sonnenlicht-Einfall Licht Gelb A3 1 pro Stand Beschaltetes Modul Funktioniert auf Schreibtisch (Inaktiv, derzeit nicht montiert)
Gas-Sensor 2,50 € MQ-2 (AnalogRead) Rauchmessung Imkerlichen Eingriff feststellen (Smoker) Schwarz A0 1 pro Beute Bemerkung Funktioniert auf Schreibtisch
Lichtschranke 4,30 € LM393 (Comparator) (AnalogRead) Bienen Ein- und Ausflug zählen Bienenanzahl Pink A1, A2 20 pro Beute 2 pro Durchgang für die Richtungsbestimmung. Mindestinnenmass 8mm Funktioniert auf Schreibtisch (einzeln, noch keine Richtungs-Bestimmung)
Display 14 € SainSmart LiquidCrystal.h Anzeige von Werten am Bienenstock ohne App - - (Shield) 1 pro Stand Funktioniert auf Schreibtisch
Kabel ... SubD 9 (10) Polig - Zur Positionierung der Sensoren am richtigen Ort 1x oben, 1x untern pro Beute Funktioniert auf Schreibtisch
Batterie-Clip ... für 9V Block 1x pro Beute Noch nicht getestet

Alternative Komponenten

  • Arduino Mega mit WLAN Shield statt Yún, damit mehr Anschlüsse zur Verfügung stehen

Projekt-Fortschritt

  • Hardware vorhanden
  • Programmierung begonnen
  • Sensoren mit langen Kabeln und Steckverbindern versehen.
  • HX711 auf Layoutfehler testen und ggf. fehlende Drahtbrücke anbringen, (erledigt, die waren defekt!)
  • Nächste Schritte:
    • defekte RTC ersetzen (eventuell ist nur die Batterie leer)
    • Kalibrierung der Wägezellen,
    • WLAN aufsetzen,
    • SDcard tauschen
    • Geschweißten Rahmen abholen. // neue Wägezellen verschrauben.
