Gesellschaftsspiel-Replikator/GoBrett

Aus Stratum 0
Wechseln zu:Navigation, Suche

Ein 9er-Go-Brett für Blinde

(Statt kreuzender Linien wurden einfach Felder benutzt, aus denen die Go-Steine nicht so leicht beim Tasten herausrutschen.)

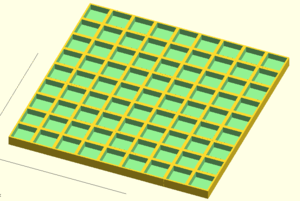

OpenSCAD Entwurf von einem Go-Brett

// Go Spielbrett
// (9er)
// 2015-08-24 V1.0
// by Stratum 0
// License: WTFPL

// $fn=20;

Kante = 14;
Kantenbreite = 1;
Hoehe = 4;
Randhoehe = 2;
Abstand=0;
Zaehler=1;
Viertelfeld=10;



//Hauptprogramm

intersection()
{
    ViertelBrett();
    cube ([Kante*(Viertelfeld), Kante*(Viertelfeld), Kante*(Viertelfeld)]);
}


module ViertelBrett()
{

for (i = [1:Viertelfeld])
     {
     for (j = [1:Viertelfeld])
          {
          translate([(Kante+Abstand)*i+Abstand,(Kante+Abstand)*j,0])
           {

            // ansonsten normales Feld
            Feld("lightgreen");
         }
          } // End For J
     } // End For I


}

// Basisfeld erstellen
module Feld(Farbe)
{
    difference()
    {
        cube([Kante, Kante, Hoehe+Randhoehe], center=false);

        translate ([Kantenbreite,Kantenbreite,Hoehe-Randhoehe])
            color (Farbe)
                cube([Kante-Kantenbreite-Kantenbreite, Kante-Kantenbreite-Kantenbreite, Hoehe+Randhoehe], center=false);

    };

}
