Das FabLab-Logo

Als Hackerspace fühlen wir uns traditionell auch immer ein wenig als Teil der Makercommunity: Fertigungsmöglichkeiten und -wege halten wir gerne selbst in der Hand. Angefangen mit einem 3D-Drucker hat sich bei uns mittlerweile ein nicht zu vernachlässigender und stetig wachsender Maschinenpark zusammengefunden, der allen Interessierten (nach Einweisung) zur Verfügung steht. Und das auch ohne Mitglied des Stratum 0 zu sein. Wir stellen damit für Braunschweig und Umgebung die Möglichkeiten eines FabLabs bereit.

Ein FabLab (engl. fabrication laboratory – Fabrikationslabor) ist eine offene, demokratische High-Tech-Werkstatt mit dem Ziel, Privatpersonen industrielle Produktionsverfahren für Einzelstücke zur Verfügung zu stellen.

Wir haben CNC-Fräse, Lasercutter, 3D-Drucker, Stickmaschine, Schneidplotter, Textil/Shirtpresse sowie diverse andere Maschinen und Handwerkzeuge um Metall, Holz und weitere Materialien zu bearbeiten. Aber am wichtigsten: Auch das Know-How, diese Geräte im Rahmen ihrer Möglichkeiten (und auch darüber hinaus, wir sind schließlich nicht umsonst ein Hackerspace) zu verwenden.

Einige der Geräte sind von Mitgliedern (im Rahmen des sinnvoll Möglichen) ausleihbar. Bitte beachte dabei die Ausleih-Policy und die Hinweise an den Geräten selbst.

Frickelraum

Hier befinden sich viele Geräte, die wenig Lärm und keinen Staub machen:

3D-Drucker

Siehe 3D-Drucken.

Mittlerweile gibt es im Stratum 0 drei aktive 3D-Drucker: Ein zuverlässiger PrusaMK3S, ein größerer Lulzbot und ein winziger TinyBoy. Der inaktive RepRap war unser erster Vorstoß in Richtung der Maker-Community vor einigen Jahren. 3D-Modelle können mit beliebigen CAD-Programmen erstellt werden, bei uns kommt viel OpenSCAD zum Einsatz, aber auch Blender oder beliebige kommerzielle CAD-Software ist denkbar. Der Werkzeugpfad wird mit Slicern wie Cura, Slic3r oder PrusaSlicer erzeugt. Gedruckt wird komfortabel über ein Repetier-Server-Webinterface

Wir halten diverse PETG- und PLA-Filamente vor, darunter auch einige spezielle – wie nachleuchtende oder flexible Filamente.

Löt-/Elektronikecke

Siehe auch: Löt-/Elektronikecke

Elektronikbastelecke mit diversen Geräten und einem umfangreichen Kontingent an Elektronikbauteilen.

  • Regeltrenntrafo
  • Oszilloskope
  • Labornetzteile
  • Lötstationen
  • Entlötstation
  • Multimeter

Lasercutter

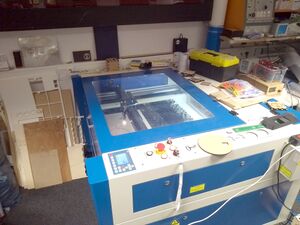

Ein Foto vom Lasercutter mit viel Ramsch drumrum.

Im Hackerspace steht seit Anfang 2020 ein großer Lasercutter.

Der CO2-Lasercutter hat eine Leistung von 100 Watt und einen Arbeitsbereich von 1000 mm x 800 mm x 300 mm.

Er kann Materialien wie Holz, MDF, Acrylglas und Pappe laserschneiden und viele weitere Materialien gravieren.

Stickmaschine

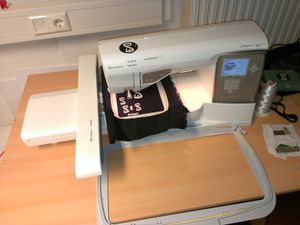

Husqvarna Viking Topaz 30

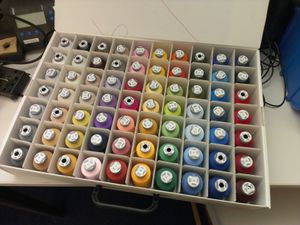

Garnkoffer

Eine Stickmaschine kann Textilien mit Motiven, Logos, Namen und Schriftzügen veredeln. Wir hab uns zu diesem Zweck eine Husqvarna Viking Topaz 30 angeschafft, Sticksoftware, ein Garnfarbensortiment und einiges an Zubehör.

Die größtmögliche Fläche, die an einem Stück bestickt werden kann, beträgt 360 mm * 200 mm.

Als Sticksoftware halten wir u.a. eine Installation von 5D Embroidery vor.

Overlock

Wir haben eine W6 N 656D Freiarm-Overlock-Nähmaschine von WertArbeit.

Die W6 N 656 D Freiarm zeichnet sich durch ihre große Programmvielfalt von bis zu 18 Stichvarianten aus. Diese Overlock ist laufruhig bei einer Stichgeschwindigkeit von maximal 1300 Stichen pro Minute.

Schneidplotter

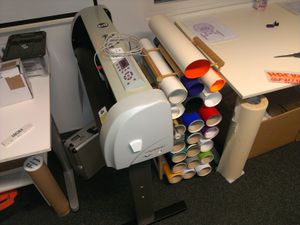

Der Schneidplotter, daneben Klebe-, Flex- und Flockfolien sowie eine Rolle Transferpapier

Mit unserem Schneidplotter haben wir die Möglichkeit, Klebe- und Textilfolien zu schneiden.

Verwendungszwecke von Klebefolien sind vielseitig: Schilder, Wandverzierungen, Schriftzüge, Logos oder Werbung auf Fahrzeugen bis hin zu Masken zum Ätzen von Edelstahl (siehe Blogpost). Infos zu Textilfolien finden sich beim nächsten Punkt, der Transferpresse.

Der Schneidplotter verarbeitet Folien bis 63 cm Breite, dafür bis zu quasi beliebiger Länge.

Ausgangsformat für Plots sind immer Vektorgrafiken, bei der Erzeugung und Verarbeitung hiervon ist Inkscape nahezu unabdingbar. Für Pfadoptimierung und Kommunikation mit dem Plotter ist bei uns mittlerweile eigene Software entstanden und in aktiver Entwicklung.

Transferpresse

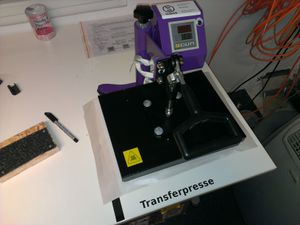

Transferpresse

Textilfolien, dazu zählen insbesondere Flex- und Flockfolien, werden mit der Transferpresse auf Textilien gebügelt. So sind wir innerhalb weniger Minuten in der Lage, Shirts mit Motiven und Text zu beplotten. Die maximale Druckfläche beträgt bei unserer aktuellen Presse 23 * 30 cm, mehrfaches Ansetzen für größere Motive ist jedoch möglich, ebenso ist eine größere Presse in Planung.

Werkstatt

In der Werkstatt befindet sich alles, was viel Staub und/oder Lärm machen kann:

CNC-Fräse

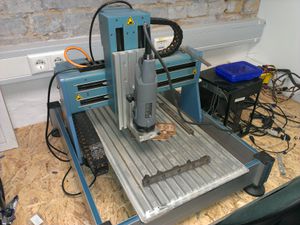

CNC-Fräse

Unsere CNC-Portalfräse stammt von ISEL Germany, den Ansteuerungsrechner haben wir durch ein Smoothieboard ersetzt. Der Fräsmotor wurde durch eine Kress 1050 FME ersetzt.

Die Fräse ist ca. Baujahr 2000, wurde jedoch nur sehr wenige Betriebsstunden genutzt, die Mechanik befindet sich damit in einem ausgezeichneten Zustand.

Die Generierung der Werkzeugpfade erfolgt mit CAM-Tools wie FreeCAD (siehe Vortrag dazu), PyCAM oder CamBam.

Shaper Origin

Die Shaper Origin ist eine handgeführte CNC-Fräse, und wurde 2022 über ein Crowdfunding angeschafft. Als ZUbehör sind die Shaper Workstation und ein paar Fräser vorhanden.

Bandsäge

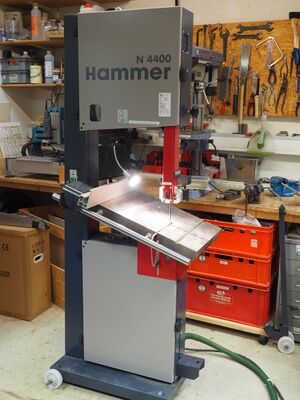

Bandsäge Hammer N4400

Hammer N4400 mit Drehstrom und Keramikführungen, 2020 gecrowdfundet. Mit der Bandsäge können Werkstücke unkompliziert und schnell auf die gewünschte Größe gebracht werden, solange der Abschnitt nicht 31 cm in der Höhe und 42 cm (ohne Parallelanschlag) bzw. 37 cm (mit Parallelanschlag) in der Breite überschreitet. Es stehen mehrere Sägebänder in den Breiten 6–25 mm zur Verfügung.


Kappsäge

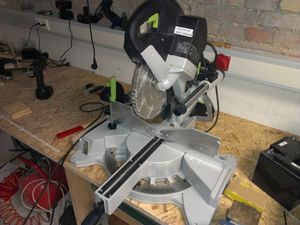

Festool Kapex KS 88

Eine Festool Kapex KS 88, geeignet für Holz, Kunststoffe und – mit einem geeigneten Sägeblatt – auch für Aluminium.

Tauchsäge

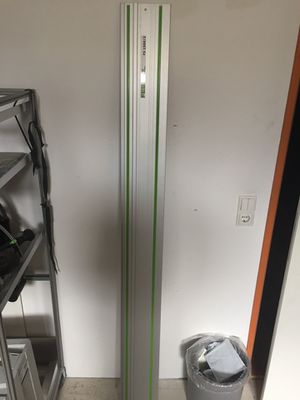

Festool Führungsschiene 190 cm

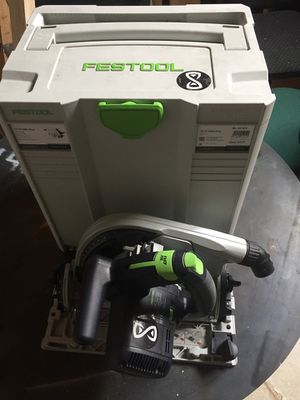

Festool Tauchsäge

Eine Tauchsäge der Marke Festool TS 75 EBQ-Plus, geeignet für Holz, Kunststoffe und Aluminium (entsprechendes Sägeblatt vorausgesetzt). Manchmal ist sie auch im CMS-Modultisch eingebaut und kann als Tischkreissäge genutzt werden.

Zur Tauchsäge gibt es des Weiteren eine 1,9 m lange Führungsschiene (grün-silber), um gerade Schnitte zu erzeugen.

Oberfräse

Anleitung

Bei unserer Oberfräse handelt es sich um eine Festool OF 1400 EBQ-Plus. An Zubehör stehen unter anderem ein Frästisch, ein Parallelanschlag und zwei Zirkelvorrichtungen zur Verfügung.

Außerdem gibt es einen Satz der am häufigsten benötigten Fräser.

Bandschleifer

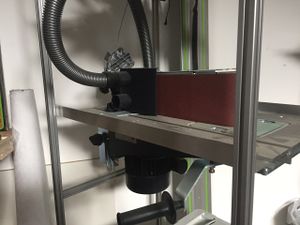

Festool Bandschleifer Modul

Einen Festool CMS-MOD-BS 120 Bandschleifer als Modul für das Festool Compact Modul System.

Standbohrmaschine

Eine Bernardo BM 20 Vario Säulenbohrmaschine steht auf der Werkbank. Dazu diverse Bohreinsätze, Spiralbohrer von 0,9-6,0 mm in 0,1mm-Schritten, Senker in verschiedenen Größen etc.

Absaugmobil

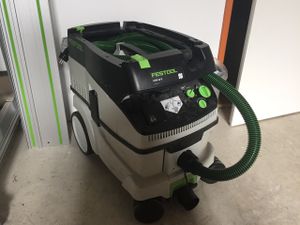

Festool Absaugmobil CTM 26E

Ein Festool Absaugmobil CTM 26E, um Späne der holzbearbeitenden Geräte direkt abzusaugen oder im Nachgang aufzusaugen.

Schweißgeräte

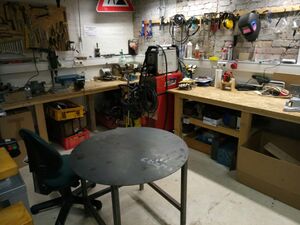

Schweißtisch und Schweißgeräte hinten in der Ecke

Weitere

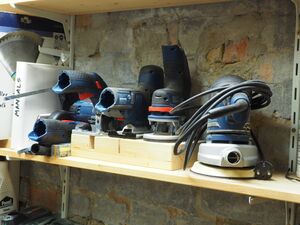

Bosch-Regal mit (von hinten nach vorne): Akku-Winkelschleifer (verdeckt), Akku-Kreissäge (halb verdeckt), Akku-Stichsäge, Akku-Kantenfräse und Exzenterschleifer
  • Bosch 12V-System:
    • Akku-Schlagbohrschrauber GSB 12V-35
    • Akku-Bohrschrauber GSR 12V-35
    • Akku-Stichsäge GST 12V-70
    • Akku-Kantenfräse GKF 12V-8
    • Akku-Kreissäge GKS 12V-26
    • Akku-Winkelschleifer GWS 12V-76
  • Bosch Exzenterschleifer GEX 40-150
  • Feilen und Raspeln
  • Sägen
  • Gewindeschneider

Messwerkzeuge

  • Diverse Messschieber
  • Radienlehren (jeweils Innen- und Außenradien)
    • 1-3 mm in 0,25 mm-Schritten
    • 3-20 mm in 0,5 mm-Schritten
    • 20-25 mm in 1 mm-Schritten
  • Fühlerlehren
    • 0,05-1 mm in 0,05 mm-Schritten
